Sprievodca suchým transformátorom: Typy, špecifikácie a aplikácie

A transformátor suchého typu prenáša elektrickú energiu medzi okruhmi pomocou vzduchu, epoxidovej živice alebo iného netekutého materiálu na izoláciu a chladenie namiesto minerálneho oleja používaného v jednotkách plnených kvapalinou. Táto konštrukcia odstraňuje riziká požiaru a úniku súvisiace s olejom, a preto je zariadenie široko špecifikované v nemocniciach, školách, výškových budovách a dátových centrách, kde sa vyžaduje vnútorné umiestnenie.

155 °C Spoločný limit zvýšenia teploty triedy izolácie pre vinutia zo živice

Čo je to suchý transformátor?

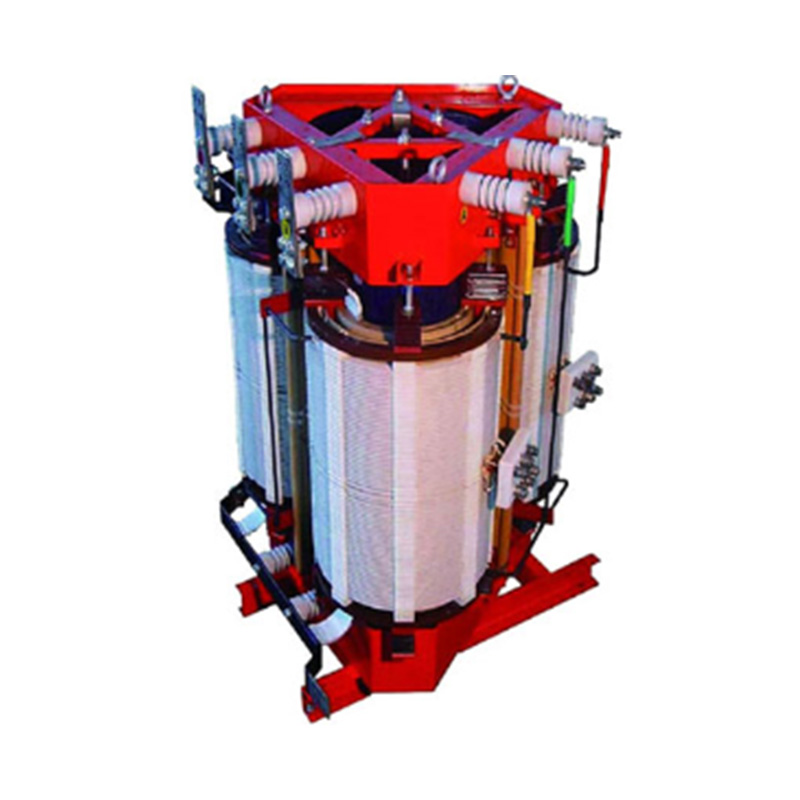

Transformátor suchého typu je statické elektrické zariadenie, ktoré zvyšuje alebo znižuje napätie bez ponorenia jeho jadra a vinutia do tekutého dielektrika. Chladenie sa dosahuje prirodzenou konvekciou vzduchu (AN) alebo nútenou cirkuláciou vzduchu (AF) a izoláciu zabezpečujú materiály ako liata epoxidová živica, lakovaná tkanina alebo papier impregnovaný živicou. Neprítomnosť tekutej izolácie znamená, že nedochádza k úniku oleja, vznieteniu alebo vyžadovaniu ochrannej infraštruktúry.

Transformátor suchého typu z liatej živice: transformátor, v ktorom sú primárne a sekundárne vinutia vákuovo zaliate do epoxidovej živice, čím sa okolo medeného alebo hliníkového vodiča vytvorí pevný izolačný blok odolný voči vlhkosti.

Pracovný princíp a konštrukcia

Ako každý transformátor, jednotka suchého typu pracuje na elektromagnetickej indukcii. Striedavý prúd v primárnom vinutí generuje meniaci sa magnetický tok v jadre z vrstvenej ocele, ktorý indukuje proporcionálne napätie v sekundárnom vinutí. Pomer závitov medzi primárnym a sekundárnym vinutím určuje, či jednotka zvyšuje alebo znižuje napätie.

V súčasnej výrobe sú bežné tri technológie navíjania:

Liata živica (vákuovo-tlakovo impregnovaná epoxidová) konštrukcia, používaná pre rozvody stredného a vysokého napätia
Konštrukcia laku impregnovaného vákuovým tlakom (VPI), zvyčajne používaná pre nižšie napätie alebo menšie hodnoty kVA
Otvorená konštrukcia s izoláciou zo sklenených vlákien alebo Nomex, používaná tam, kde nie je praktické odlievanie kompaktnej živice

Technické špecifikácie a výkonové faktory

Správny výber jednotky závisí od prispôsobenia niekoľkých menovitých parametrov záťaži a inštalačnému prostrediu, a nie samotnej kapacity kVA.

Parameter	Typický rozsah	Relevancia výberu
Výkonové hodnotenie	25 kVA až 10 000 kVA	Zodpovedá pripojenému zaťaženiu plus rastovému rozpätiu
Trieda napätia	Primárne do 36 kV	Určené predradeným distribučným napätím
Trieda izolácie	Trieda F (155 °C) alebo trieda H (180 °C)	Riadi povolený nárast teploty a životnosť
Spôsob chladenia	AN (prirodzený) alebo AF (stlačený vzduch)	AF pridáva až 40 percent kapacity počas špičkového zaťaženia
Impedancia	4 až 8 percent	Ovplyvňuje poruchový prúd a reguláciu napätia
Úroveň zvuku	50 dB až 70 dB v závislosti od kVA	Relevantné pre obývané vnútorné inštalácie

Aplikačné scenáre

Pretože transformátor suchého typu v mnohých jurisdikciách nevyžaduje nádrž na zadržiavanie oleja, protipožiarne steny alebo vonkajší trezor, je štandardnou voľbou pre miesta, kde personál obýva rovnakú budovu ako elektrické zariadenie. Bežné inštalačné prostredia zahŕňajú:

Obchodné výškové budovy, kde je jednotka inštalovaná na horných poschodiach alebo v suterénnych elektrických miestnostiach
Nemocnice a školy, kde požiarne predpisy obmedzujú zariadenia naplnené olejom vo vnútri obývaných štruktúr
Dátové centrá, kde sú prioritou neprerušovaná distribúcia energie a nízke riziko požiaru
Zariadenia na obnoviteľnú energiu vrátane gondol veterných turbín a solárnych invertorových staníc
Priemyselné závody s oblasťami spracovania, ktoré zakazujú horľavé kvapaliny v blízkosti výrobných liniek

Transformátory suchého typu vs. olejového typu

Tieto dve technológie sa najviac líšia chladiacim médiom, správaním sa pri požiari a profilom údržby. Nižšie uvedená tabuľka sumarizuje praktické rozdiely relevantné pre rozhodnutie o kúpe.

Faktor	Transformátor suchého typu	Transformátor olejového typu
Chladiace médium	Vzduch alebo epoxidová živica	Minerálny alebo syntetický olej
Riziko požiaru	K dispozícii je nízka, samozhášavá živica	Vyššie, vyžaduje obmedzenie
Vnútorná inštalácia	Povolené vo väčšine obývaných budov	Zvyčajne obmedzené alebo vyžaduje trezor
Údržba	Minimálne, nevyžaduje sa žiadne testovanie oleja	Pravidelný odber vzoriek oleja a filtrácia
Typický rozsah kVA	25 až 10 000 kVA	25 kVA až nad 100 000 kVA
Tolerancia preťaženia	Nižšie bez núteného chladenia vzduchom	Vo všeobecnosti vyššie, olej efektívne odvádza teplo

Úvahy o výbere

Expozícia životného prostredia. Vnútorné jednotky používajú štandardné kryty; Transformátory suchého typu určené pre vonkajšie použitie vyžadujú kryty odolné voči poveternostným vplyvom s dodatočnou ochranou proti korózii a odvodňovaním.

Načítať profil. Nepretržité veľké zaťaženie ťaží z možností núteného chladenia vzduchom a nižšej impedancie na obmedzenie poklesu napätia.

Nadmorská výška a teplota okolia. Oba faktory znižujú efektívnu kapacitu kVA a mali by byť zahrnuté do výpočtu zníženia.

Požiadavky na zvuk. Obývané budovy často špecifikujú maximálnu hladinu hluku, ktorá ovplyvňuje návrh jadra a spôsob montáže.

Súlad s požiarnymi a stavebnými predpismi. Miestne predpisy môžu vyžadovať špecifickú triedu izolácie alebo požiarnu odolnosť pre vnútorné umiestnenie.

Môžu sa transformátory suchého typu používať vonku?

Áno, vonkajšia inštalácia je možná, ak je jednotka postavená s krytom odolným voči poveternostným vplyvom určeným pre danú aplikáciu, zvyčajne NEMA 3R alebo ekvivalent. Vonkajšie transformátory suchého typu zahŕňajú dodatočnú ochranu proti vniknutiu vlhkosti, vetracie žalúzie s dažďovými krytmi a nátery odolné voči korózii. Kolísanie okolitej teploty a vlhkosť by mali byť zohľadnené v tepelnom návrhu pri špecifikácii vonkajšej jednotky.

Odporúčania pre inštaláciu a údržbu

Príprava miesta. Potvrďte nosnosť podlahy, vetraciu vzdialenosť a prístup pre budúcu kontrolu cievky.

Elektrické pripojenie. Pred zapnutím napájania skontrolujte špecifikácie krútiaceho momentu na všetkých svorkových spojoch a potvrďte správnu rotáciu fáz.

Skúšky uvedenia do prevádzky. Pred prvým zapnutím vykonajte testovanie izolačného odporu a meranie odporu vinutia.

Rutinná kontrola. Skontrolujte ventilačné otvory, či sa na nich nenahromadil prach, a vizuálne skontrolujte vinutia v naplánovaných intervaloch, zvyčajne raz ročne.

Tepelný monitoring. Ak je namontovaný, skontrolujte hodnoty snímača teploty vinutia, aby ste zistili skoré príznaky preťaženia alebo zablokovania ventilácie.

Bežné chyby a prehliadané úvahy

Poddimenzovaná ventilačná vôľa, ktorá zvyšuje prevádzkovú teplotu a skracuje životnosť vinutia
Ignorovanie faktorov zníženia nadmorskej výšky pri inštalácii nad 1 000 metrov nadmorskej výšky
Výber hodnôt impedancie bez kontroly koordinácie poruchových prúdov v smere toku
Prehliadajúce požiadavky na hladinu hluku v obývaných podlahových inštaláciách
Preskočenie testovania izolačného odporu pred prvým napájaním

Priemyselné trendy a vyhliadky

Dopyt po vyšších hodnotách účinnosti, poháňaný aktualizovanými normami energetickej účinnosti vo viacerých regiónoch, tlačí výrobcov smerom k vylepšeným jadrovým oceliam a optimalizovanej geometrii vinutia. Rast v oblasti výstavby dátových centier a prepojenia obnoviteľných zdrojov energie naďalej rozširujú aplikácie, kde sú potrebné vnútorné transformačné zariadenia s nízkym rizikom požiaru.

Záver

A transformátor suchého typu ponúka praktickú alternatívu k zariadeniam naplneným olejom všade tam, kde sú prioritou vnútorná inštalácia, znížené riziko požiaru alebo zjednodušená údržba. Kľúčovým krokom k dosiahnutiu spoľahlivého dlhodobého výkonu je prispôsobenie triedy izolácie, spôsobu chladenia a klasifikácie krytu konkrétnemu inštalačnému prostrediu.

Často kladené otázky

Čo je to suchý transformátor?

Ide o transformátor, ktorý používa vzduchovú alebo pevnú izoláciu, ako je liata epoxidová živica namiesto oleja na izoláciu a chladenie vinutí, vďaka čomu je vhodný na vnútornú inštaláciu bez protipožiarnej infraštruktúry.

Aký je rozdiel medzi suchým typom a olejovým transformátorom?

Jednotky suchého typu používajú vzduchovú alebo živicovú izoláciu a nesú nižšie riziko požiaru, zatiaľ čo jednotky olejového typu používajú kvapalné dielektrikum, ktoré poskytuje vyššiu účinnosť chladenia, ale vyžaduje si uzavretie a pravidelné testovanie oleja.

Aké sú 4 typy transformátorov?

Transformátory sú bežne zoskupené podľa spôsobu chladenia a izolácie do typov suchého typu, typu ponoreného v oleji, liatej živice a typu izolovaného plynom, pričom každý je vhodný pre rôzne triedy napätia a prostredia inštalácie.

Na čo sa používajú transformátory suchého typu?

Používajú sa na zvýšenie alebo zníženie napätia v komerčných budovách, nemocniciach, školách, dátových centrách a priemyselných zariadeniach, kde sa vyžaduje umiestnenie v interiéri a znížené riziko požiaru.

Môžu byť transformátory suchého typu použité vonku?

Áno, pri umiestnení v kryte odolnom voči poveternostným vplyvom, ktorý je určený na vonkajšie vystavenie, s dodatočnou ochranou proti vlhkosti, korózii a kolísaniu okolitej teploty.
