Prečo je 3-fázový motor v klietke kráľom konštantnej rýchlosti?

Úvod

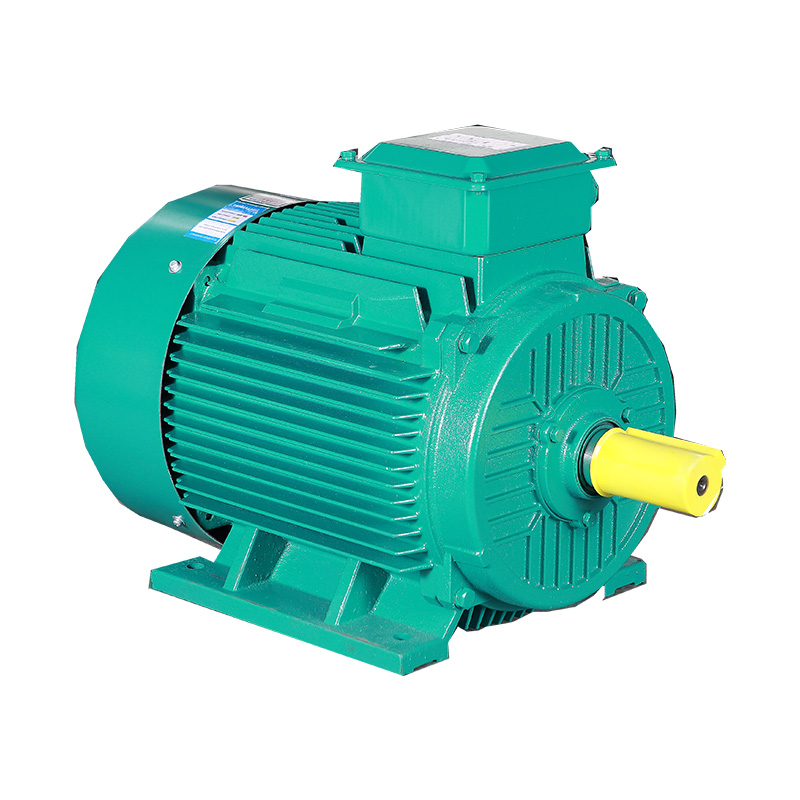

V prostredí moderných priemyselných systémov pohonu rozhoduje výber elektromotora o účinnosti a spoľahlivosti celej výrobnej linky. Pre aplikácie vyžadujúce stabilnú prevádzku bez zložitých zmien rýchlosti vyniká jedna technológia ako nesporný líder. The 3-FÁZOVÝ MOTOR S VEVERIČKOU si vďaka robustnému dizajnu a minimálnym nárokom na údržbu vyslúžil titul „Kráľ konštantnej rýchlosti“. Tento článok skúma, prečo tento typ motora prekonáva alternatívy, ako je napr motor vinutého rotora v prevažnej väčšine scenárov konštantného zaťaženia.

Pochopenie základnej mechaniky

Základné Princíp činnosti indukčného motora

Aby inžinieri ocenili nadradenosť dizajnu klietky pre veveričky, musia najprv pochopiť základ princíp činnosti indukčného motora . Keď trojfázový striedavý prúd napája vinutia statora, generuje rotujúce magnetické pole (RMF) s konštantnou rýchlosťou. Tento RMF pretína vodiče rotora a vyvoláva elektromotorickú silu (EMF) a následne prúd v tyčiach rotora. Interakcia medzi prúdom rotora a magnetickým poľom statora vytvára krútiaci moment potrebný na otáčanie. Tento proces sa spolieha na elektromagnetickú indukciu, čo znamená, že rotor nepotrebuje žiadne externé elektrické pripojenie, čo je významná výhoda z hľadiska bezpečnosti a životnosti.

Jednoduchosť Indukčný motor s veveričou klietkou

The indukčný motor vo veveričke svoj názov odvodzuje od tvaru svojho rotora, ktorý pripomína veveričie koleso na cvičenie. Rotor pozostáva z kovových tyčí skratovaných koncovými krúžkami, zvyčajne vyrobenými z hliníka alebo medi. Táto konštrukcia je neuveriteľne jednoduchá a robustná. Na rozdiel od iných typov motorov, ktoré obsahujú chúlostivé komponenty náchylné na zlyhanie, rotor veveričky nemá žiadne pohyblivé elektrické kontakty. Táto konštrukcia eliminuje iskrenie a znižuje vnútorné trenie, čím zabezpečuje dlhú prevádzkovú životnosť aj v drsnom prostredí.

Squirrel Cage vs. Wound Rotor: Technické porovnanie

Rozdiely v konštrukcii a údržbe

Primárny rozdiel medzi týmito dvoma typmi motorov spočíva v konštrukcii rotora. A motor vinutého rotora obsahuje rotor s vinutiami podobnými statoru, pripojený k externým odporom cez zberacie krúžky a kefy. Táto konštrukcia umožňuje reguláciu otáčok a vysoký rozbehový krútiaci moment, ale predstavuje značné problémy s údržbou. Kefy sa časom opotrebujú a vyžadujú si výmenu a na zberných krúžkoch sa môže hromadiť prach a zvyšky uhlíka. Na rozdiel od toho, 3-FÁZOVÝ MOTOR S VEVERIČKOU má úplne uzavretý rotor. Táto absencia fyzických elektrických kontaktov drasticky znižuje prestoje na údržbu a prevádzkové náklady.

Nasledujúca tabuľka zdôrazňuje kľúčové technické rozdiely pre úradníkov pre obstarávanie:

Výkon pri zaťažení

Zatiaľ čo motor vinutého rotora ponúka vynikajúci rozbehový krútiaci moment a plynulejšiu akceleráciu pri extrémne ťažkých nákladoch, je menej účinný pri ustálenej prevádzke. Externé odpory rozptyľujú energiu ako teplo, čím znižujú celkovú účinnosť systému. Pre aplikácie s konštantnou rýchlosťou je 3-FÁZOVÝ MOTOR S VEVERIČKOU pracuje bližšie k synchrónnej rýchlosti s vyššou účinnosťou. Jeho tuhá charakteristika zaisťuje, že rýchlosť zostáva relatívne stabilná pri meniacich sa podmienkach zaťaženia, čo je rozhodujúce pre presné výrobné procesy.

Dominancia v Aplikácie priemyselných elektromotorov

Ideálne pre zaťaženie konštantnou rýchlosťou

The 3-FÁZOVÝ MOTOR S VEVERIČKOU dominuje rôzne aplikácie priemyselných elektromotorov pretože väčšina priemyselných pohonov nevyžaduje premenlivé otáčky. Čerpadlá, ventilátory, dúchadlá a kompresory zvyčajne pracujú pri konštantnej rýchlosti zodpovedajúcej elektrickej frekvencii. Pre tieto aplikácie je zložité riadenie rýchlosti navinutého rotora zbytočné a neefektívne. Vďaka schopnosti priameho štartovania (DOL) motorov s kotvou nakrátko sú ideálne pre dopravné pásy a jednoduché obrábacie nástroje, kde je robustnosť uprednostňovaná pred nastavením rýchlosti.

Ekonomika Výkonnosť motora a spoľahlivosť

V sektore B2B sú celkové náklady na vlastníctvo (TCO) kritickou metrikou. Zatiaľ čo počiatočná nákupná cena je dôležitá, dlhodobé výdavky spojené so spotrebou energie a údržbou určujú ziskovosť. Motory s veveričou klietkou vynikajú v účinnosť a spoľahlivosť motora . Zvyčajne dosahujú hodnotenie účinnosti 85 % až 95 % pri plnom zaťažení. Navyše ich jednoduchá konštrukcia znamená, že môžu byť utesnené podľa noriem IP55 alebo IP56, čím chránia vnútorné komponenty pred prachom a vlhkosťou. Táto spoľahlivosť sa premieta do menšieho počtu prestávok vo výrobe a nižších nákladov na skladovanie náhradných dielov pre továrne.

Výberové kritériá pre B2B obstarávanie

Posúdenie požiadaviek na nábehový prúd a krútiaci moment

Manažéri obstarávania musia brať do úvahy nábehový prúd, ktorý môže byť 5 až 7-násobkom menovitého prúdu pre motor s veveričkou pri priamom štartovaní. V prípade veľkokapacitných motorov to môže zaťažiť miestnu rozvodnú sieť. Moderné softštartéry a pohony s premenlivou frekvenciou (VFD) však tento problém zmierňujú a umožňujú 3-FÁZOVÝ MOTOR S VEVERIČKOU nahradiť vinuté rotory v mnohých aplikáciách s vysokou zotrvačnosťou. Kupujúci by mali vyhodnotiť krivku krútiaceho momentu a rýchlosti, aby zabezpečili, že motor poskytuje dostatočný rozbehový krútiaci moment pre špecifickú zotrvačnosť zaťaženia.

Environmentálne aspekty

Pri výbere motora zohráva rozhodujúcu úlohu operačné prostredie. V prašnom, špinavom alebo výbušnom prostredí (ako sú banské alebo petrochemické závody) je beziskrová prevádzka motora s klietkou veveričky bezpečnostným príkazom. Navinuté rotory so svojimi klznými kontaktmi predstavujú riziko iskrenia a vyžadujú časté čistenie. Preto pre odvetvia, ktoré uprednostňujú bezpečnosť a čistotu, je dizajn klietky pre veveričky jedinou realizovateľnou možnosťou.

Záver

The 3-FÁZOVÝ MOTOR S VEVERIČKOU zostáva „kráľom konštantnej rýchlosti“ z opodstatnených technických dôvodov. Jeho bezkonkurenčná spoľahlivosť, nízke nároky na údržbu a vysoká účinnosť z neho robia predvolenú voľbu pre väčšinu priemyselných konštantných záťaží. Zatiaľ čo motory s vinutým rotorom slúžia ako medzera v scenároch štartovania s vysokým krútiacim momentom, široká použiteľnosť a ekonomické výhody konštrukcie s veveričkovou klietkou zabezpečujú jej pokračujúcu dominanciu na globálnom trhu. Pre B2B kupujúcich je investícia do vysokokvalitných motorov s veveričkovou klietkou strategickým rozhodnutím, ktoré zaručuje prevádzkovú stabilitu a dlhodobú ziskovosť.

FAQ

Čo je hlavnou nevýhodou a 3-FÁZOVÝ MOTOR S VEVERIČKOU ?

Hlavnou nevýhodou je jeho tendencia odoberať vysoký štartovací prúd, zvyčajne 5 až 8-násobok prúdu pri plnom zaťažení, čo môže spôsobiť poklesy napätia v napájacom zdroji. Okrem toho vytvára nižší rozbehový moment v porovnaní s vinutým rotorom alebo jednosmerným motorom. Moderné inžinierske riešenia, ako sú štartéry hviezda-trojuholník a VFD efektívne riešia tieto problémy vo väčšine aplikácií.

Prečo sa to nazýva motor vo veveričke?

Názov pochádza zo špecifickej konštrukcie rotora. Vinutia rotora pozostávajú z kovových tyčí skratovaných koncovými krúžkami. Ak odstránite jadro rotora a pozriete sa na samotný tvar vinutia, pripomína to koleso alebo klietku, v ktorej beží veverička, odtiaľ je popisný názov.

Môže a 3-FÁZOVÝ MOTOR S VEVERIČKOU použiť na reguláciu rýchlosti?

Áno, môže. Zatiaľ čo samotný motor je navrhnutý pre konštantnú rýchlosť, možno ho efektívne ovládať pomocou pohonu s premenlivou frekvenciou (VFD). VFD mení frekvenciu napájania motora, čím mení rýchlosť rotujúceho magnetického poľa a rýchlosť rotora. Táto kombinácia je teraz štandardným priemyselným riešením pre energeticky účinné pohony s premenlivými otáčkami.

Referencie

• Fitzgerald, A. E., Kingsley, C., & Umans, S. D. (2003). Elektrické stroje (6. vydanie). McGraw-Hill.
• Chapman, S. J. (2012). Elektrické stroje Fundamentals (5. vydanie). Vzdelávanie McGraw-Hill.
• IEEE Standard Association. (2018). "Štandard IEEE pre indukčné stroje." IEEE Std 112-2017 .
• Ministerstvo energetiky USA. (2021). "Zlepšenie výkonu motora a pohonného systému: Zdrojová kniha pre priemysel." Úrad pre energetickú efektívnosť a obnoviteľnú energiu .
• Retter, D. (2020). "Porovnávacia analýza indukčných motorov pre priemyselné aplikácie." Journal of Electrical Engineering , 15(4), 220-235.
