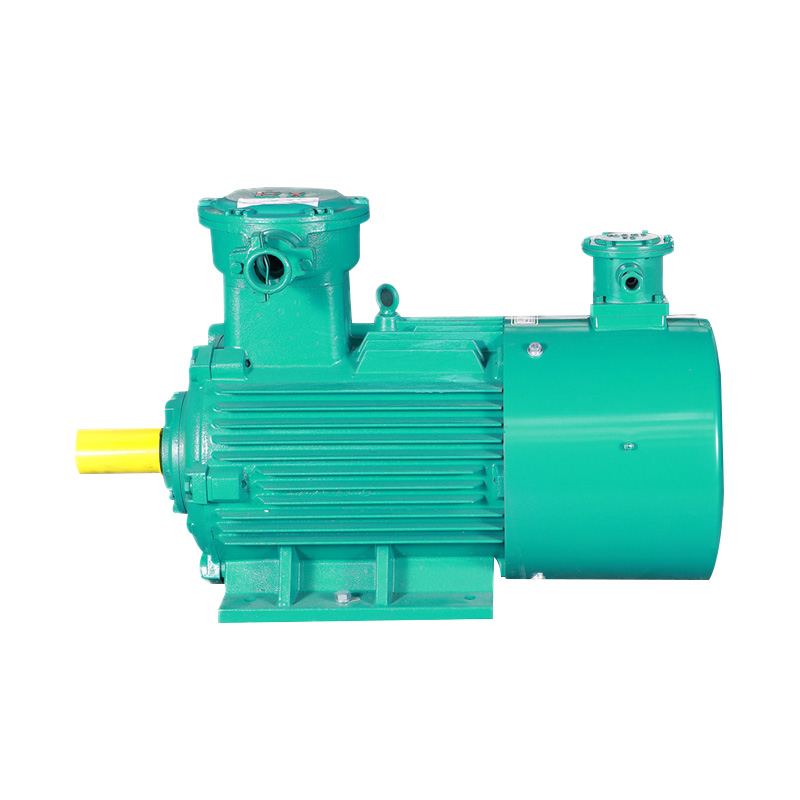

Aké sú kľúčové výhody používania TROJFÁZOVÝCH MOTOROV S VINUTÝMI ROTORMI v priemyselných aplikáciách?

V dobe, ktorej dominovali pohony s premenlivou frekvenciou (VFD), by sa dalo zvážiť trojfázový motor s vinutým rotorom starou technológiou. Napriek tomu vstúpte do akéhokoľvek náročného spracovateľského závodu, bane alebo veľkého zariadenia na manipuláciu s materiálom a zistíte, že tieto ťažné kone spoľahlivo zvládajú aj tie najnáročnejšie úlohy. Otázka sa netýka zastarania, ale špecializácie: pre špecifické aplikácie s vysokým krútiacim momentom a vysokou zotrvačnosťou ponúka motor s vinutým rotorom kombináciu výkonu, robustnosti a efektívnosti nákladov, ktorým sa moderné alternatívy často snažia vyrovnať. Tento článok presahuje základy a poskytuje analýzu kľúčových výhod na úrovni inžinierov trojfázové motory s vinutým rotorom nepostrádateľný v priemyselných aplikáciách, od riadeného štartovania až po praktickú údržbu.

Základný princíp: Sila externého riadenia rotora

Na rozdiel od motora s klietkou nakrátko, ktorého obvod rotora je trvalo skratovaný, je charakteristickým znakom a motor s vinutým rotorom je jeho trojfázové vinutie rotora, privedené k statoru cez zberacie krúžky a kefy. Táto architektúra umožňuje pripojenie externých rezistorov alebo elektronického riadenia do obvodu rotora. Tento jednoduchý, ale hlboký rozdiel umožňuje priamu manipuláciu s charakteristikou krútiaceho momentu a otáčok motora. Zvýšením vonkajšieho odporu rotora pri štarte sa zvyšuje efektívna impedancia rotora, čo súčasne obmedzuje nábehový prúd a maximalizuje dostupný krútiaci moment už od nulových otáčok – čo je vlastnosť, ktorá je vlastná konštrukcii motora.

Hlavná výhoda 1: Vynikajúci štartovací výkon pri veľkom zaťažení

To je miesto, kde motory s vinutým rotorom skutočne vynikajú. Ich schopnosť poskytnúť vysoký rozbehový moment s nízkym rozbehovým prúdom rieši dva kritické priemyselné problémy: mechanické namáhanie poháňaného zariadenia a elektrické namáhanie napájacieho zdroja.

Dobývanie vysokej zotrvačnosti: Ideálna voľba pre drviče a mlyny

Pri porovnaní a trojfázový motor s vinutým rotorom verzus klietka veveričky pre aplikáciu drviča , prevaha navinutého rotora je jasná. Drviče, guľové mlyny a veľké ventilátory majú veľkú rotačnú zotrvačnosť. Štandardný motor vo veveričke, ktorý sa spúšťa cez linku, by odoberal 600 – 800 % prúdu pri plnom zaťažení, pričom by poskytoval iba 150 – 200 % menovitého krútiaceho momentu, čo by spôsobilo prudké poklesy siete a predĺžené stresujúce zrýchlenie. Motor s vinutým rotorom s vhodne dimenzovanými externými odpormi môže dodať 200-250% krútiaceho momentu pri plnom zaťažení, zatiaľ čo odoberá iba 150-200% prúdu. Výsledkom je plynulé, kontrolované a rýchlejšie zrýchlenie zaťaženia s vysokou zotrvačnosťou, čím sa minimalizuje opotrebovanie ozubených kolies, spojok a samotného hnaného stroja.

Presnosť v pohybe: Bezpečnosť riešenia pre kladkostroje

Otázka o prečo používať motor s vinutým rotorom pre zdvíhacie aplikácie sa zameriava na kontrolu a bezpečnosť. Kladkostroje a žeriavy vyžadujú nielen vysoký počiatočný krútiaci moment na zdvíhanie bremena, ale čo je dôležitejšie, presné ovládanie počas zrýchľovania a spomaľovania, aby sa zabránilo kolísaniu bremena. Stupňovitá regulácia odporu motora s vinutým rotorom umožňuje operátorom plynule postupovať pri zrýchlení a, čo je rozhodujúce, používať odpory na riadené elektrické brzdenie počas spúšťania. To poskytuje inherentnú schopnosť "mäkkého štartu" a "mäkkého zastavenia", ktorá zvyšuje bezpečnosť, znižuje mechanické otrasy a umožňuje presné určenie zaťaženia, čo je ťažké dosiahnuť tak spoľahlivo so základným nastavením motora s kotvou nakrátko.

Hlavná výhoda 2: Robustné a ekonomické riadenie rýchlosti

Pre aplikácie vyžadujúce obmedzené zmeny rýchlosti ponúkajú motory s vinutým rotorom pozoruhodne robustné riešenie. Porozumenie ako ovládať rýchlosť motora s trojfázovým vinutým rotorom je jednoduché: zmenou odporu v obvode rotora zmeníte sklz motora a tým aj jeho rýchlosť. Väčší odpor sa rovná vyššiemu sklzu a nižšej prevádzkovej rýchlosti. Táto metóda poskytuje jednoduchý, nákladovo efektívny a robustný spôsob riadenia rýchlosti, najmä v drsnom prostredí, kde môže zlyhať jemná elektronika.

• Tradičné stupňovité rezistory: Objemné, ale extrémne robustné skupiny rezistorov spínaných cez stýkače. Ideálne pre špinavé, horúce prostredie.
• Kvapalné reostaty: Zabezpečte plynulejšie zrýchlenie zmenou hladiny elektrolytu alebo ponorením platne, ktoré sa často používa vo veľmi výkonných krúžkových motoroch.
• Polovodičové ovládače rotora: Moderné elektronické choppery, ktoré menia efektívny odpor pomocou PWM riadenia, ponúkajú lepšiu účinnosť a jemnejšie riadenie ako stupňovité odpory.

Pri hodnotení možností regulácie rýchlosti sú kľúčovým hľadiskom pre inžinierov celkové náklady na vlastníctvo a vhodnosť pre životné prostredie. Nižšie uvedená tabuľka porovnáva riešenie navinutého rotora so všadeprítomným motorom s kotvou nakrátko poháňaným VFD pre typickú vysokovýkonnú aplikáciu s obmedzeným rozsahom otáčok.

Hlavná výhoda 3: Inherentná ochrana siete a zariadenia

Najpriamejším elektrickým prínosom je odpoveď ako motory s vinutým rotorom znižujú nábehový prúd . Podľa návrhu je štartovací prúd typicky udržiavaný na 150-200% FLC, v porovnaní so 600-800% pre DOL motor vo veveričke. To má významné obchodné dôsledky:

• Znížený vplyv na mriežku: Zabraňuje poklesom napätia, ktoré môžu narušiť iné citlivé zariadenia na rovnakom zdroji.
• Nižšie náklady na infraštruktúru: Umožňuje použitie menších transformátorov a kabeláže, čím sa znižujú počiatočné investičné náklady.
• Vlastné mäkké spustenie: Riadený nárast krútiaceho momentu chráni poháňané zariadenie pred náhlymi mechanickými otrasmi, čím sa predlžuje životnosť prevodoviek, dopravníkov a spojok.

Kontext odvetvia: Vyvíjajúci sa výklenok vo svete VFD

Zatiaľ čo prijatie VFD stále rastie, motor s navinutým rotorom nezostal statický. Jeho medzera je posilnená neustálym dopytom a technologickými aktualizáciami. Podľa analýzy elektrotechnického trhu z roku 2024 zameranej na ťažký priemysel zaznamenal dopyt po štartovacích riešeniach s vysokým krútiacim momentom na rozvíjajúcich sa trhoch s menej stabilnou sieťovou infraštruktúrou stabilný ročný rast o 3 – 5 %, pričom významný podiel majú modernizované systémy vinutých rotorov s polovodičovými regulátormi rotorov. Okrem toho najnovšia revízia normy IEC 60034-30-1 pre triedy účinnosti motorov z roku 2023, ktorá sa primárne zameriava na motory s klietkou nakrátko, podnietila vývoj v optimalizácii účinnosti celého systému pohonu aplikácií s navinutým rotorom, vrátane vylepšených schém riadenia pre externé odpory, aby sa minimalizovali straty sklzu počas prevádzky v ustálenom stave.

Zdroj: IEC - Medzinárodné elektrotechnické normy Správy o analýze trhu a priemyslu

Zabezpečenie dlhodobej spoľahlivosti: Najlepšie postupy údržby

Výkonnostné výhody motorov s vinutým rotorom závisia od správnej údržby. Nevyhnutný je štruktúrovaný program údržby.

Proaktívna starostlivosť: The Návod na údržbu klzného krúžku pre indukčný motor s vinutým rotorom

Zostava zberného krúžku a kefy je primárnou zložkou opotrebovania systému. Medzi osvedčené postupy patria:

• Pravidelná kontrola a čistenie: Skontrolujte nahromadenie prachu (vodivý uhlíkový prach je obzvlášť škodlivý) a vyčistite ho nevláknovou handričkou a vhodným čistiacim prostriedkom.
• Opotrebenie a tlak kefy: Pravidelne merajte dĺžku kefy a vymeňte ju podľa špecifikácií výrobcu. Uistite sa, že tlak pružiny je rovnomerný a správny, aby sa zachoval dobrý kontakt a minimalizovali sa iskry.
• Stav povrchu klzného krúžku: Sledujte drážkovanie, jamkovanie alebo nerovnomerné opotrebovanie. Ľahká údržba jemným brúsnym papierom môže stačiť; ťažké prípady vyžadujú odborné prepracovanie.
• Pozorovanie iskier: Iskrenie je normálne na zadnej hrane kefy. Nadmerné iskrenie (nad rámec noriem IEC/GB) naznačuje problémy s tlakom, povrchom krúžku alebo kvalitou kefy.

A Praktické Riešenie bežných problémov trojfázového motora s vinutým rotorom

Rýchla referenčná príručka pre bežné problémy:

• Nadmerné iskrenie/opotrebenie kefky: Skontrolujte tlak kefy, triedu a stav povrchu klzného krúžku. Uistite sa, že krúžky sú čisté a sústredné.
• Motor beží pomaly/prehrieva sa: Pravdepodobne chyba vo vonkajšom odporovom obvode (prerušené spojenie, zlyhaný stýkač, zaseknutý krok). Skontrolujte odporovú banku a riadiacu sekvenciu.
• Nerovnomerný fázový prúd: Môže indikovať prerušený obvod v jednej fáze rotora (prerušený vodič, silne opotrebovaná kefa) alebo nerovnováhu vo vonkajších odporoch.
• Vibrácie/hluk: Skontrolujte opotrebované ložiská (spoločné pre všetky motory), ale skontrolujte aj nerovnomerný ťah kefy alebo mechanické problémy so zostavou zberného krúžku.

Často kladené otázky: Motory s trojfázovým vinutým rotorom

1. Sú motory s vinutým rotorom menej účinné ako motory poháňané VFD?

Pri plnej rýchlosti so skratovaným rotorom je ich účinnosť porovnateľná s motorom s klietkou nakrátko. Počas znižovania rýchlosti prostredníctvom odporu účinnosť klesá, pretože straty sklzu sú rozptýlené v odporoch. Moderné VFD môže byť efektívnejšie v širokom rozsahu rýchlostí. Avšak pre aplikácie s pevnou rýchlosťou alebo s obmedzeným dosahom môže byť rozdiel v celkovej účinnosti systému zanedbateľný a nižšie počiatočné náklady a vyššia robustnosť systému navinutého rotora môže ponúknuť lepšie celkové náklady na vlastníctvo.

2. Je údržba kefky hlavnou nevýhodou?

Je to úvaha, nie nevyhnutne nevýhoda. Údržba kefy a zberného krúžku je predvídateľná a naplánovaná úloha. V drsnom prostredí je táto mechanická údržba často uprednostňovaná pred zlyhaním citlivej elektroniky VFD. Moderné materiály a konštrukcie kief majú výrazne predĺžené servisné intervaly, niekedy presahujúce 12-18 mesiacov nepretržitej prevádzky.

3. Je možné použiť motor s vinutým rotorom s VFD?

Áno, v konfigurácii nazývanej systém s dvojitým podávaním, ale je zložitý a nezvyčajný. Praktickejšie možno VFD použiť na statorovej strane motora s vinutým rotorom (s rotorom skratovaným), ale to neguje jeho výhody pri štartovaní a je zriedkavo nákladovo efektívne v porovnaní s použitím štandardného motora s kotvou nakrátko.

4. Aké sú hlavné dôvody, prečo si dnes nejaký vybrať?

Primárne rozhodovacie faktory sú: 1) Požiadavka na veľmi vysoký rozbehový moment s obmedzeným nábehovým prúdom (pre drviče, kompresory), 2) Potreba jednoduchej a robustnej regulácie rýchlosti v drsnom prostredí (špinavé, mokré, horúce) a 3) Aplikácie, kde je riadené zrýchlenie/spomalenie kritické z bezpečnostných alebo procesných dôvodov (zdviháky, veľké dopravníky).

5. Ako zistím, či ho moja aplikácia potrebuje?

Vykonajte podrobnú analýzu hnacieho ústrojenstva. Kľúčové otázky: Čo je WR ² (moment zotrvačnosti) záťaže? Aký je požadovaný moment odtrhnutia a zrýchlenia? Aké sú obmedzenia siete? Aké je operačné prostredie? Ak analýza poukazuje na vysokú zotrvačnosť, vysoký štartovací krútiaci moment a potrebu riadeného štartovania v rámci obmedzení siete, motor s vinutým rotorom by mal byť najlepším kandidátom.
