Sprievodca nízkonapäťovými motormi: Účinnosť, výber a aplikácie 2026

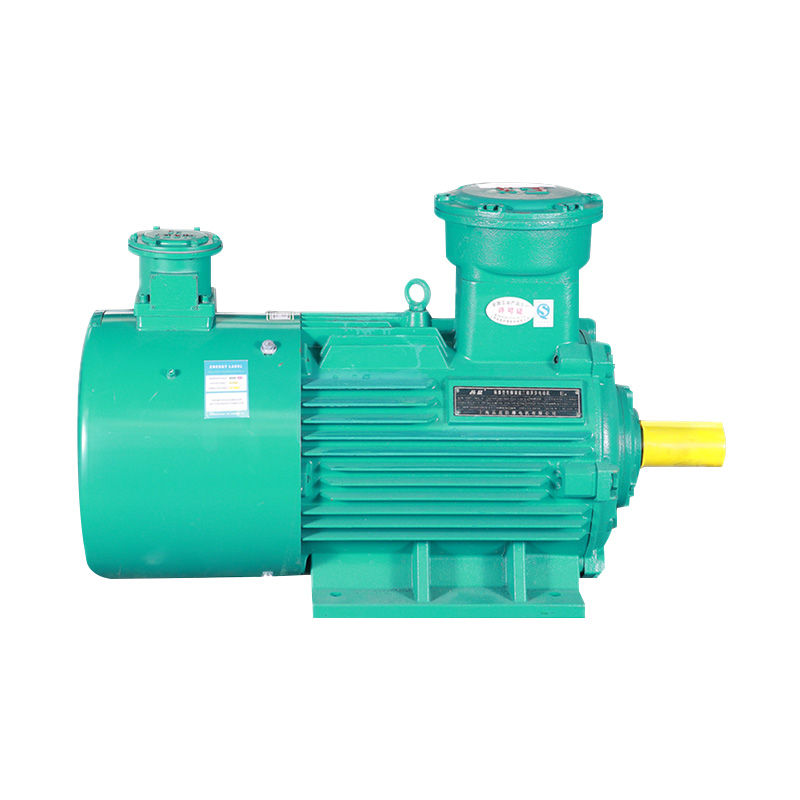

Normy účinnosti a globálny regulačný rámec

Nízkonapäťové motory, definované ako motory pracujúce pod 1000 V , podliehajú čoraz prísnejším normám minimálnej energetickej výkonnosti (MEPS) na celom svete. Nariadenie EÚ o ekodizajne (EÚ) 2019/1781 predstavuje  komplexný rámec implementovaný v dvoch krokoch: krok 1 od júla 2021 a krok 2 od júla 2023, ktoré rozšírili rozsah pôsobnosti a sprísnili požiadavky na trojfázové jednorýchlostné motory s frekvenciou 50 Hz a 60 Hz s menovitým výkonom až 1 000 % V, S86 v nepretržitej prevádzke ≥ 80 %).

Od 1. júla 2023 Trieda účinnosti IE4 sa stala povinnou pre 2, 4 a 6-pólové motory s menovitým výkonom od 75 kW do 200 kW , zatiaľ čo IE3 je povinný pre motory od 0,75 kW do 1000 kW (okrem rozsahu 75-200 kW, na ktorý sa vzťahuje IE4), ako aj pre 8-pólové motory do 1000 kW, motory so zvýšenou bezpečnosťou (Ex eb), motory odolné voči ohňu (Ex ec, Ex d, Ex de, Ex t), brzdové motory s externou brzdou a prevedenia Totally Enclosed Air Over (TEAO).

Mnohé krajiny mimo EÚ zaviedli svoje vlastné MEPS zosúladené s klasifikáciou IE, čo umožňuje priame porovnanie účinnosti medzi výrobcami.

Čo odlišuje dizajn motora IE3 a IE4

Motory IE3 a IE4 dosahujú vyššiu účinnosť vďaka optimalizovanému vnútornému dizajnu a vylepšeným vodivým materiálom. Táto vyššia účinnosť znižuje menovitý prúd motora pre daný kilowattový výkon. Pre aplikácie vyžadujúce priame spustenie (DOL) bola kategória využitia AC-3e špeciálne vyvinutá pre motory s vysokou účinnosťou IE3/IE4, ktoré poskytujú vyšší výkon ako štandardná kategória AC-3, aby sa prispôsobili potenciálne zvýšeným charakteristikám nábehového a štartovacieho prúdu.

Výpočet požiadaviek na výkon motora: Prístup R.I.S.E

Pred výberom motora musíte určiť rýchlosť a charakteristiky záťažového momentu aplikácie. Indukčné motory sú typicky jednorýchlostné stroje, kde synchrónna rýchlosť závisí od frekvencie napájania a počtu statorových pólov, vypočítaných ako: Rýchlosť (ot./min.) = frekvencia (Hz) x 60 / pólové páry . Napríklad štvorpólový motor s napájaním 50 Hz poskytuje synchrónne otáčky 1 500 ot./min., pričom typická skutočná rýchlosť pri plnom zaťažení O 2-4% nižšie v dôsledku pošmyknutia [citácia:8].

Pri použití pohonov s premenlivými otáčkami (VSD) je potrebné zvážiť obe prevádzkové rýchlosti, pretože ovplyvňujú chladiace usporiadanie a výber ložísk. Po definovaní parametrov rýchlosti možno výkon vypočítať pomocou: Výkon (kW) = otáčky (ot./min.) x krútiaci moment (Nm) / 9550 [citácia:8].

Tri základné charakteristiky záťažového momentu

• Konštantný krútiaci moment: Záťaž si vyžaduje relatívne pevný krútiaci moment po naštartovaní a zrýchlení na bežnú rýchlosť. Typické aplikácie zahŕňajú výťahy, zdvíhadlá, dopravníky a objemové čerpadlá. Dimenzovanie je založené na požiadavke na trvalý krútiaci moment pri prevádzkovej rýchlosti.
• Lineárny krútiaci moment: Krútiaci moment sa mení úmerne s rýchlosťou. Aplikácie zahŕňajú spracovanie papiera, valcovanie textilu a extrudéry. Veľkosť je založená na nepretržitom zaťažení, ktoré sa zvyčajne vyskytuje pri rýchlosti.
• Variabilný (kvadratický) krútiaci moment: Krútiaci moment sa zvyšuje s druhou mocninou rýchlosti. K tomu dochádza tam, kde dochádza k treniu plynu alebo kvapaliny, ako sú dúchadlá, ventilátory a odstredivé čerpadlá. V týchto aplikáciách možno dosiahnuť významné úspory energie úpravou otáčok motora pomocou VSD namiesto použitia škrtiacej klapky alebo posúvača na riadenie prietoku.

Klasifikácia pracovného cyklu Podľa IEC 60034-1

IEC 60034-1 definuje desať typov prevádzky od S1 do S10. S1 (nepretržitá prevádzka) indikuje prevádzku pri konštantnom zaťažení po dostatočnú dobu na dosiahnutie tepelnej rovnováhy. S3 (prerušovaná periodická prevádzka) , zahrnuté v rozsahu ekodizajnu, keď ≥80 %, zahŕňa prevádzku s periódami štartovania a brzdenia, ktoré výrazne neovplyvňujú vykurovanie. Presná klasifikácia pracovného cyklu zabraňuje predimenzovaniu a zabezpečuje, že tepelná kapacita zodpovedá prevádzkovej realite.

Kartáčované verzus bezuhlíkové jednosmerné motory pre nízkonapäťové aplikácie

Pre aplikácie s nízkym výkonom pod 60 V ovplyvňuje výber medzi kartáčovanými a bezkefovými jednosmernými motormi životnosť, požiadavky na údržbu a zložitosť ovládania.

Charakteristika brúseného jednosmerného motora

Kartáčované jednosmerné motory využívajú magnety s permanentným poľom v statore a vinutia kotvy na rotore, pričom komutácia sa dosahuje pomocou kief kĺzajúcich po segmentoch komutátora. Tento systém vyžaduje na prevádzku iba jednosmerné napätie a pripája sa priamo k batérii. Motory kefového typu však majú kľúčové obmedzenia: životnosť sa zvyčajne pohybuje od 1000 do 5000 hodín a rýchlosť je všeobecne pod 10 000 ot./min . Vyššie rýchlosti urýchľujú opotrebovanie kefy a komutátora prostredníctvom zvýšeného trenia, odskakovania kefy a oblúkov, ktoré erodujú kontaktné povrchy.

Výhody bezkefkového jednosmerného motora

Bezuhlíkové motory obracajú konfiguráciu: permanentné magnety rotujú na rotore, zatiaľ čo vinutia zostávajú nehybné. Elektronický regulátor nepretržite mení statorový prúd na základe polohy rotora, snímaný zariadeniami s Hallovým efektom, kódovačmi alebo detekciou spätného EMF. Životnosť a rýchlosť obmedzujú predovšetkým ložiská, s 20 000 hodín prevádzky a 50 000 otáčok za minútu sú bežné špecifikácie . Existujú dva spôsoby komutácie: bloková komutácia, ktorá má nižšiu cenu, ale vyššie zvlnenie krútiaceho momentu; a sínusová komutácia, ktorá poskytuje hladkú prevádzku aj pri nízkych rýchlostiach, vhodná pre presné polohovanie a servo aplikácie.

Päť trendov, ktoré zvyšujú dopyt po motoroch s ultranízkym napätím

Motory s ultranízkym napätím (ULV), definované ako motory pracujúce pri ≤ 60 V , predstavuje rastúci segment poháňaný pokrokmi v automatizácii v mobilnej robotike, skladových systémoch a presnej výrobe. Analýza od priemyselných výskumníkov naznačuje expanziu trhu poháňanú piatimi konvergentnými faktormi.

1. Rast mobilnej robotiky: AGV a AMR nasadené v logistických, skladových a priemyselných prostrediach sa spoliehajú na kompaktné, batériou napájané pohybové systémy, ktoré vyvažujú efektivitu, krútiaci moment a bezpečnosť v prostrediach zameraných na človeka.
2. Obnova automatizácie skladu: Po krátkodobom poklese investícií sa predpokladá, že automatizácia skladov sa od roku 2026 obnoví, poháňaná AS/RS, automatizovaným triedením a mobilnou robotikou, ktoré čoraz viac závisia od pohybových komponentov ULV z hľadiska bezpečnosti a kompaktnej integrácie.
3. Rozšírenie výroby polovodičov: Manipulácia s plátkami a fotolitografické aplikácie vyžadujú presnosť, spoľahlivosť a kompaktné rozmery, ktoré poskytujú motory a pohony ULV. Produkty optimalizované pre dodržiavanie čistých priestorov a mimoriadne nízke vibrácie sú pre tieto aplikácie rozhodujúce.
4. Zvyšujúca sa automatizácia malých osí: Výrobcovia OEM automatizujú malé podsystémy, ktoré boli predtým manuálne, najmä v oblasti balenia a montáže elektroniky. ULV motory ponúkajú modulárne, nákladovo efektívne riešenia na pridávanie automatizovaných sekundárnych osí.
5. Výmena pneumatických systémov: Pneumatické obmedzenia v oblasti energetickej účinnosti, presnosti a údržby posúvajú obchodný prípad smerom k elektrickým alternatívam ULV v životaschopných aplikáciách.

Výber ložísk a mechanické úvahy

Axiálne a radiálne sily priamo ovplyvňujú životnosť ložiska. Pre aplikácie s vysokou radiálnou silou je potrebné overiť aj dimenzovanie hriadeľa. Dva primárne typy ložísk ponúkajú odlišné vlastnosti.

Spekané puzdrá sú ekonomické a vhodné na nepretržitú prevádzku s nízkym zaťažením ložísk, ale nemali by sa používať pri reverznej prevádzke, vo vákuovom prostredí alebo pri rotujúcich zaťaženiach. Guličkové ložiská umožňujú nízkorýchlostnú, vysokorýchlostnú (až 10 000 ot./min), nepretržitú, reverznú a štart-stop prevádzku [cit:3].

Výberová rozhodovacia matica podľa aplikácie

Nasledujúca matica koreluje typické aplikácie nízkonapäťových motorov s odporúčanými typmi motorov na základe charakteristík zaťaženia a prevádzkových požiadaviek.

Kľúčové poznatky pre výber nízkonapäťového motora

Výber správneho nízkonapäťového motora si vyžaduje systematické hodnotenie nad rámec jednoduchého zhodovania sa s menovitými hodnotami na typovom štítku. Proces by sa mal riadiť tromi zásadami. po prvé, Súlad s triedou účinnosti je nemenný : overte, či motor spĺňa regionálne požiadavky MEPS pre váš výkonový rozsah. po druhé, prispôsobte charakteristiky motora správaniu záťaže : vypočítajte skutočné požiadavky na krútiaci moment v celom rozsahu otáčok namiesto predimenzovania. po tretie, zvážiť celý životný cyklus : vyššie počiatočné náklady na motor IE4 alebo bezkefkový jednosmerný systém sú často kompenzované úsporou energie počas prevádzkovej životnosti. Pre nové projekty automatizácie zahŕňajúce mobilné zariadenia alebo presné osi predstavujú smer rozvoja priemyslu ultranízkonapäťové bezkomutátorové motory. Pre pevné priemyselné záťaže poskytujú indukčné motory IE3 a IE4 spárované s pohonmi s premenlivou rýchlosťou robustnú cestu k účinnosti a súladu s predpismi.
